软密封蝶阀系列  连接方式有法兰连接、对夹连接、对焊连接、凸耳对夹连接、沟槽连接

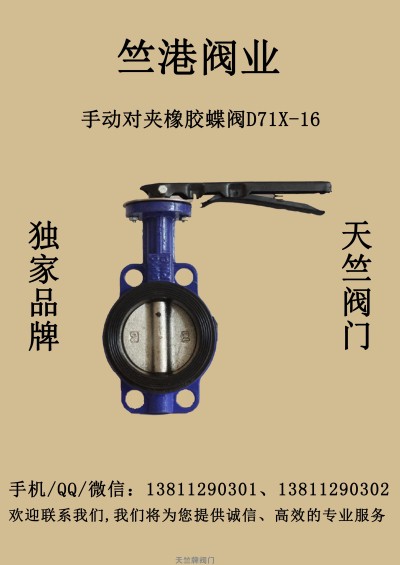

D71X中线对夹橡胶密封蜗轮蝶阀


点击放大
产品名称:
D71X中线对夹橡胶密封蜗轮蝶阀
产品型号:
D71X
产品简介:

压力环境:1.0/1.6 MPa

工作温度:≤115℃

适用介质:水、油品、酸性物

阀体材质:铸铁、球铁

密封材质:橡胶

结构形式:中线式

连接形式:对夹

驱动方式:蜗轮

执行标准:国标

密封方向:双向密封

产品特点:1、双向密封性能优良,扭矩值小,零件加工性能优越。2、流量特性趋于直线,调节性能好。3、法兰连接安装便捷,立式、卧式安装均可。4、密封副材料的多样性,可供用户选择。5、阀门可用于管端作放空阀用,性能可靠。6、阀座密封圈与阀体有机地结合为一体,使阀门具有较长的使用寿命

产品特点:1、小巧轻便,易于拆装及维修,可在任意 位置安装。 2、结构简单、紧凑,90°回转启闭迅速。

3、操作扭矩小,轻巧省力。

4、流量特性趋于直线,调节性能好。 5、启闭试验多达数万次,使用寿命长。 6、达到完全密封,气体试验泄漏为零。 7、选择不同零部件材质,可适用多种介质。 8、转轴与阀板采用无销连接,性能更加可靠。

详细说明

D71F详细参数



公称通径DN

Nominal

Diameter

结构长度(标准值)

Face-to-face

(standard)

外形尺寸(参考值)

External dimension

(Reference)

连接尺寸(标准值)

Connection dimension(standard)

0.6MPa

1.0MPa

1.6MPa

毫米mm

英寸inch

L

H

HO

A

B

DO

n-d

Do

n-d

Do

n-d

50

2

43

63

306

180

200

110

4-14

125

4-18

125

4-18

65

21/2

46

70

321

180

200

130

4-14

145

4-18

145

4-18

80

3

46

83

346

180

200

150

4-18

160

8-18

160

8-18

100

4

52

105

387

180

200

170

4-18

180

8-18

180

8-18

125

5

56

115

411

180

200

200

8-18

210

8-18

210

8-18

150

6

56

137

447

270

280

225

8-18

240

8-22

240

8-22

200

8

60

164

572

270

280

280

8-18

2*5

8-22

295

12-22

250

10

68

206

646

270

280

335

12-18

350

12-22

355

12-26

300

12

78

230

738

380

420

395

12-22

400

12-22

410

12-26

350

14

78

248

761

380

420

445

12-22

460

16-22

470

16-26

400

16

102

289

877

450

470

495

16-22

515

16-26

525

16-30

450

18

114

320

938

480

490

550

16-22

565

20-26

585

20-30

500

20

127

343

993

480

490

600

16-22

620

20-26

650

20-33

600

24

154

413

1131

480

490

705

20-26

725

20-30

770

20-36

700

28

165

478

1476

640

660

810

24-26

840

24-30

840

24-36

800

32

190

525

1533

640

660

920

24-30

950

26-33

950

24-39

900

36

203

585

1655

750

860

1020

24-30

1050

28-33

1050

28-39

1000

40

216

640

1765

850

900

1120

28-30

1160

28-36

1170

28-42

1200

48

254

755

1995

850

900

1340

32-33

1380

32-39

1390

32-48

1400

56

279

910

2310

1000

925

1560

36-36

1590

36-42

1590

36-48

1600

64

318

1030

2595

1000

925

1760

40-36

1820

40-48

1820

40-56

1800

72

356

1140

2810

1100

980

1970

44-39

2020

44-48

2020

44-56

2000

80

406

1250

3100

1100

980

2180

48-42

2230

48-48

2230

48-62
