止回阀系列

三合一止回阀


点击放大
产品名称:
三合一止回阀
产品型号:
JLH
产品简介:

在现代社会里各种建筑日益高层化和大型化的趋势下,将北京竺港阀业有限公司生产的三合一止回阀安装在供排水,冷暖水处理,锅炉的再供水系统泵的出口处,可防止因泵的停止运转而产生的逆流现象。

详细说明

三合一止回阀 Three-One Check Valves



    在现代社会里各种建筑日益高层化和大型化的趋势下,将三合一止回阀安装在供排水,冷暖水处理,锅炉的再供水系统泵的出口处,可防止因泵的停止运转而产生的逆流现象。



编号

部件名称

材质

1.

阀体

生铁(生钢,球墨铸铁)

2.

阀盖

生铁(生钢,球墨铸铁)

3.

阀座

不锈钢

4.

阀瓣

丁腈橡胶

5.

阀座压板

碳钢

6.

阀杆

不锈钢

7.

弹簧

不锈钢

8.

旁通阀

不锈钢锻压

9.

手轮

碳钢

10.

压力计

不锈钢





基本参数

适用介质

水,清油

适用压力

Max.10kgf/c㎡--- Max.20kgf/c㎡

适用温度

Max.80℃(可定做Max.120℃)



连接方式

螺纹连接

凹槽连接

法兰连接

水压试验

15kgf/c㎡-3分钟---30kgf/c㎡-3分钟



产品特点

1、实现多功能技术:缓冲止回阀+截止阀(闸阀)+平衡阀
   ——减少费用:材料费,人工费,施工费
   ——节约空间:大大减小了安装空间
   ——减少重量:减少了管道重量
2、内部安装弹簧:防止水锤
3、调节阀门开口度:调节阀门喷出量
4、安装指示器:方便确认阀门的开度
5、阀瓣采用丁晴橡胶,密封性好,防冲击
6、弹簧采用不锈钢材质,有着良好的耐蚀性
7、安装旁通阀,回收出口处的水
8、可以水平或垂直安装,适用于各种安装空间
9、流线型流路,减少压力损失

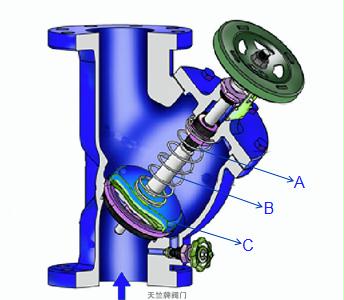

工作原理



     泵的出水压在0.04~0.07kgf/cm²的小的压力也可启动阀瓣C使介质流过。泵在停止运转时,流过的介质压力降低,利用弹簧B的弹力使阀瓣迅速关闭,可有效地防止水锤的产生。三合一止回阀的阀瓣采用了丁晴橡胶制成,可有效地吸收冲击力并起到完全密封的作用。

闸阀功能转动阀杆A手柄,彻底阻断介质流动;三合一止回阀采用丁晴橡胶阀瓣,可起到完全密封的作用。

流量调节利用阀杆A手柄的转动,可调整阀瓣开度,调节介质的流量;通过指示牌,可判断开启的程度。

补充功能泵的吸入侧发生真空无法吸入介质时,起到补充流体的作用;可回收出口处的介质。



安装位置图
