过滤器系列

扩散过滤器


点击放大
产品名称:
扩散过滤器
产品型号:
产品简介:

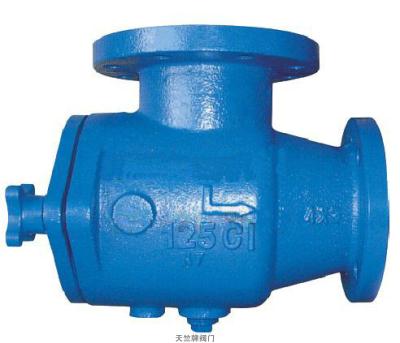

北京竺港阀业有限公司生产的扩散过滤器是一种新型的过滤器,安装在水泵的入口,除了具有过滤杂质的功能以外,还具有稳定水流,防止气穴,提高水泵效率,延长水泵寿命的功能。

详细说明

基本介绍

北京竺港阀业有限公司生产的扩散过滤器是一种新型的过滤器,安装在水泵的入口,除了具有过滤杂质的功能以外,还具有稳定水流,防止气穴,提高水泵效率,延长水泵寿命的功能。





编号

部件名称

材质

1.

阀体

生铁(生钢,球墨铸铁)

2.

阀盖

生铁(生钢,球墨铸铁)

3.

过滤网

不锈钢

4.

导向板

不锈钢

5.

支撑螺栓

碳钢

6.

排水塞

碳钢

7.

O型圈

丁晴橡胶

8.

盖螺栓

碳钢





所具备特征

1、过滤器:安装大的开口面积的2重过滤网,使压力损失达到最小,提高泵的效率,并且清洗管道后,可方便去除过滤网。

2、流体平衡:把通过过滤网的脉动状态的流体,通过叶片使其稳定,压力损失最小,使泵的效率达到最大。

3、吸附管道内的铁粉:内部可选装磁铁,可过滤铁粉及焊渣,继而保护阀门及管道。通过堵上的永久磁铁吸附管道内及进入泵的铁素体铁成份,进而保护泵及管道上的各种机器,并且可方便清洗。

4、过滤器清洗方便:为了方便清洗过滤网,采用铰链结构,可方便拆装过滤网。



基本参数



适用介质

水,清油

适用压力

Max.10kgf/c㎡--- Max.20kgf/c

适用温度

Max.80℃(可定做Max.120℃)



连接方式

螺纹连接

凹槽连接

法兰连接

水压试验

15kgf/c㎡-3分钟---30kgf/c㎡-3分钟

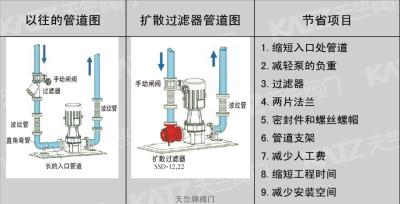

安装位置图
